Histogram I.

Počítačoví grafici s histogramom pracovali už dlhšie, do fotoaparátov a do povedmia fotografov sa dostal až s digitalizáciou fotografie. Čo je histogram a ako ho využiť?

Histogram je štatistické grafické zobrazenie frekvencií výskytu, v našom prípade výskytu bodov s určitými jasovými hodnotami vo fotografovanej scéne (tzv. živý histogram) alebo výslednej fotografii. Je to stĺpcový diagram, kde výška stĺpu zodpovedá počtu bodov s príslušnou hodnotou jasu.

Histogram môže zobrazovať celkové rozloženie jasu v obraze pre všetky farebné kanály alebo rozloženie jasu pre každý kanál zvlášť.

Ak to čas pri fotografovaní dovoľuje, odporúčam pri každom zábere kontrolu histogramu, obraz na LCD zatiaľ na žiadnom fotoaparáte nie je zobrazený verne. Histogram, pre fotografa, musí byť taký samozrejmý, ako čas a clona.

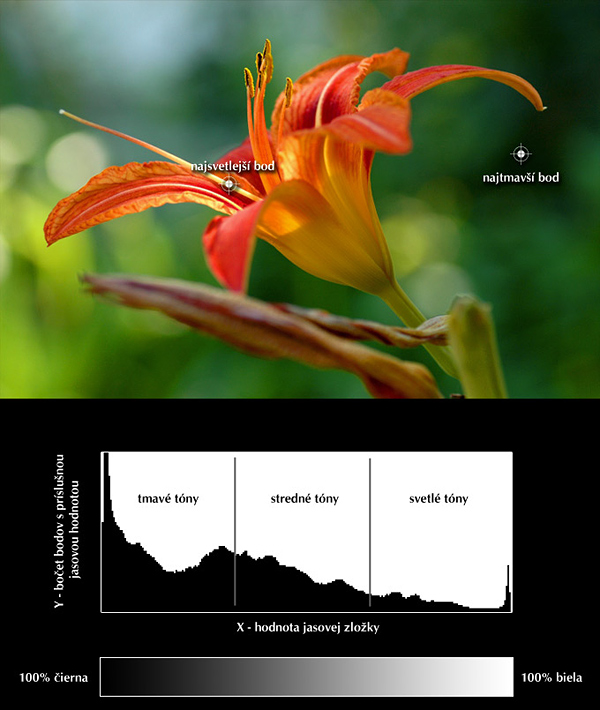

Základná orientácia v histograme


Na x-ovej osi grafu je hodnota jasu od 0 do 100%, pričom nule zodpovedá čierna farba a stovke biela.
Histogram má najčastejšie 256 úrovni jasu daných 8-bitovým spracovaním obrazu. Y-ová os zobrazuje počet
obrazových bodov s príslušnou hodnotou jasu. Krivka histogramu je rovnomerne roztiahnutá v celej škále jasov, čo značí, že fotografia obsahuje kompletnú škálu jasov s malými výkyvmi a bohatými poltónmi. Ťažisko je mierne posunuté k tmavším a stredným tónom.



Histogram pre jednotlivé farebné kanály.

Histogram na fotoaparáte a zobrazenie prepalov

Digitálne fotoaparáty so živým náhľadom fotografovaného obrazu majú funkciu živého histogramu (nie všetky), ktorý
už počas komponovani obrazu a nastavovania expozičných parametrov ukazuje rozloženie jasov. Fotograf tak môže vyhodnotiť vplyv nastavenia ešte pred samotnou expozíciou a prípadne ju korigovať.

Druhou možnosťou je zobrazenie histogramu už exponovaného záberu, na základe ktorého fotograf môže následne exponovať záber s korigovanými parametrami. Výbornou vizuálnou pomôckou je aj zobrazenie prepalov.

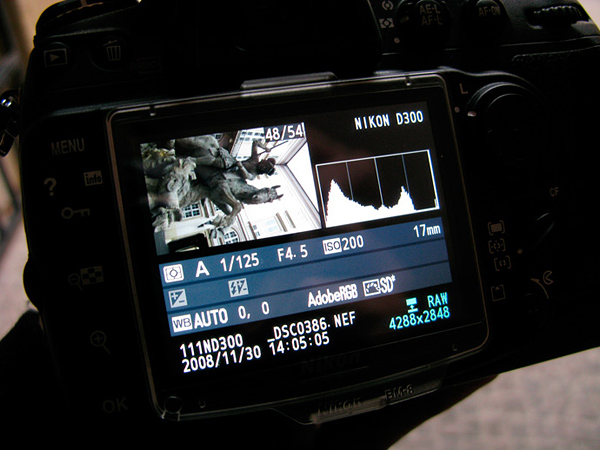

Kontrolný histogram RGB na Nikone D300.

Kontrolný histogram aj s jednotlivými farebnými zložkami.

Zobrazenie preexponovanych plôch. Prepálene miesta
so 100% jasom blikajú.

Náhľad fotografie s histogramom na Nikone D300.  Meracia automatika sa snažila predísť prepalom
a mierne podexponovala sochu Sv. Juraja. Pri úprave v počítači by mohol stúpnuť šum, preto radšej
na mieste exponujem fotografiu s inými expozičnými hodnotami.

V tomto prípade som nameral expozíciu s prístrojom skloneným dole, podržal tlačidlo AE-L
(zaaretoval som tým expozíciu) a vrátil som sa k požadovanej kompozícii.
Fotografia je naexponovaná podľa mojej predstavy, tiene sú dobre prekreslené a len malý trojuholník
oblohy je prepálený, to mi však v tomto prípade nevadí.

Typický histogram pre rôzne fotografované scény

Bežná scéna

Štandardná scéna obsahuje kompletnú paletu jasov pričom prevahu majú stredné tóny. Krivka
histogramu vypĺňa celý graf.

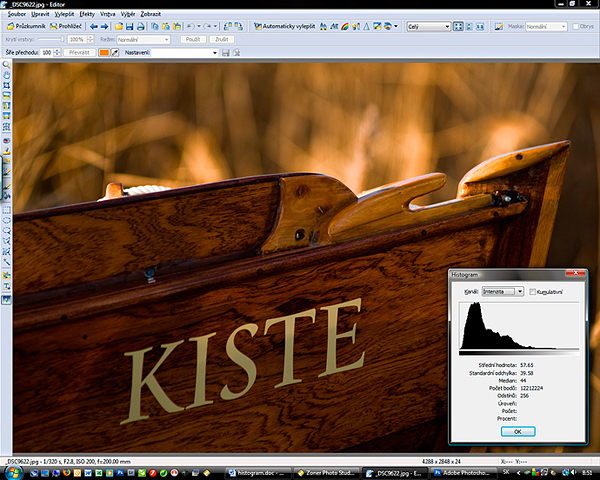

Low key

V prípade Lowkey fotografie je väčisna fotografie exponovaná nízkou úrovňou jasu. Graf histogramu
ukazuje túto skutočnosť presunutím vrcholu krivky do ľavej časti.

High Key

Highkey fotografia je tvorená prevažne svetlými tónami, ťažisko grafu je posunuté doprava
k vysokým jasom.

Monotónne scény s nízkym kontrastom

Pri niektorých scénach vykazuje histogram silné zastúpenie bodov exponovaných takmer rovaným
jasom, v tomto prípade sú to stredné tóny.

Histogram nesprávne exponovanej fotografie

Silne podexponovaná fotografia. Tmavé partie sú úplne podexponované a počítačová úprava by
neviedla k uspokojujúcemu výsledku. Ťažisko histogramu je v ľavej časti. Oblasť stredných a svetlých
tónov je takmer prázdna.

Silne preexponovaná fotografia. Obloha je prepálená, farby sú vyblednuté. Ťažisko histogramu je
v pravej časti. Veľkej ploche dlažby a striech by však zodpovedal histogram s ťažiskom
v stredných tónoch.

V ďalšom článku o histogramoch sa naučíme, ako môžeme ovplyvniť histogram priamo vo fotoaparáte a tým aj jas a kontrast vo fotografii. Zároveň trošku zabŕdneme aj do exponometrie.
