Canon objektívy - značenie, skratky

Pred vyše rokom Canon predstavil úplne nový systém plnoformátových bezzrkadloviek s novým bajonetom, ktorý sa výrazne odlišuje od najrozšírenejšieho Canon bajonetu EF. Nezaškodí si pripomenúť, aké bajonety Canon používa, čo vyčítame z popisu objektívu a aké skraty Canon používa. V článku nie sú preberané cinematické objektívy.

Z histórie

Keď som študoval podklady pre tento článok, ani som netušil, koľko rôznych bajonetov Canon v minulosti používal. V našich končinách sa okrem súčasne používaných bajonetov môžete stretnúť s bajonetom FD a jeho novšou verziou FDn. Samozrejme už len v secondhandoch a cez inzerát. Používal sa u zrkadloviek s manuálnym zaostrovaním. Spomeňme napríklad Canony F1, AE-1 Programm, alebo T90. Kto mal šťastie, ako ja, mohol na vlastné oči vidieť aj objektív s FD bajonetom a automatickým zaostrovaním. Z konštrukcie ale bolo zrejmé, že tadiaľ cesta nevedie a Canon potrebuje nový moderný systém objektívov s novým bajonetom. Tým sa stal systém EOS (Electro-Optical System) s EF (Electro Focus) bajonetom. Ten sa na trhu objavil v roku 1987, najprv u AF zrkadloviek, neskôr u digitálnych zrkadloviek a vo verzii EF-M aj u APS-C bezzrkadloviek. Prvou AF zrkadlovkou novej generácie bol Canon EOS 650. Nebola to ale prvá AF zrkadlovka Canon, bol ňou EOS T80, ešte s FD bajonetom.

S EF bajonetom si Canon vystačil viac ako 30 rokov. Pred pár rokmi bolo už všetkým zrejmé, že budúcnosť patrí bezzrkadlovkám. Canon dlho odkladal predstavenie svojho plnoformátového bezzrkadlovkového systému. Konštruktéri sa museli rozhodnúť, či sa použije EF bajonet, alebo sa navrhne nový. Navrhol sa nový s označením RF a bolo to tak správne. Nový bajonet dal konštruktérom väčšiu slobodu pri návrhu objektívov aj fotoaparátov.

Kým sa budú vyrábať zrkadlovky EOS a bezzrkadlovky EOS M, budú tu paralelne systémy s bajonetom EF a RF.


Canon AE-1 Program, jedna z najpopulárnejších manuálnych zrkadloviek s FD bajonetom.


Prvý pokus o automatické zaostrovanie, objektív FD 35-70mm f/4 AF, pre zrkadlovky s bajonetom FD.

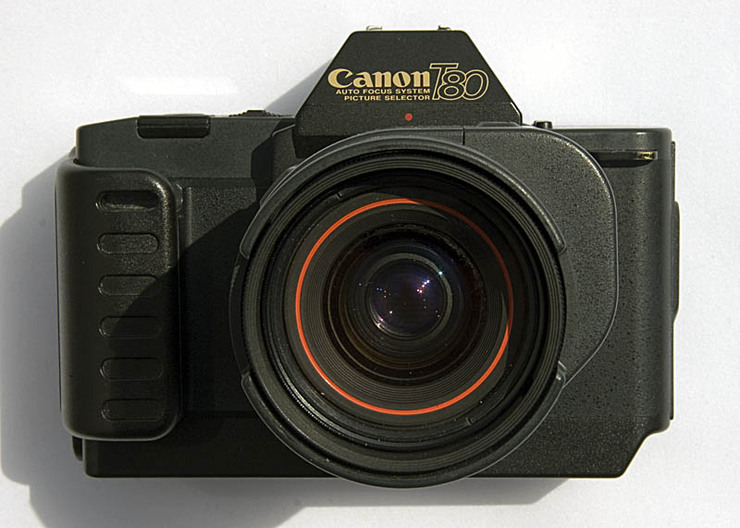

Canon T80, prvá AF zrkadlovka Canon, ešte so starým FD bajonetom.


Canon EOS 650, prvá AF zrkadlovka EOS s bajonetom EF.

História bajonetov Canon:

  • R bajonet 1959-1964
  • FL bajonet 1964 - 1968
  • EE bajonet 1969-1972
  • FD bajonet 1971 - 1990
  • EF bajonet 1987 - súčasnosť
  • EF-S bajonet 2003 - súčasnosť
  • EF-M bajonet 2012 - súčasnosť
  • RF bajonet 2018 - súčasnosť


Súčasnosť

Canon aktuálne používa tri rôzne bajonety. Najznámejší je EF používaný u zrkadloviek EOS, FF aj APS-C. Ak je objektív špeciálne navrhnutý pre APS-C zrkadlovky, má bajonet označenie EF-S. Nelíši sa od EF bajonetu, len optika vykreslí len menší APS-C snímač.


Canon EOS-1 D X Mark III plnoformátová bezzrkadlovka s bajonetom EF.


Canon EOS 90D, APS-C zrkadlovka s bajonetom EF, môže používať objektívy EF a EF-S (pre APS-C).

Druhým typom bajonetu je EF-M, používa sa u systému APS-C bezzrkadloviek EOS M. Nie je kompatibilný s EF bajonetom. EF-M objektívy sa nedajú používať na zrkadlovkách. Objektívy s EF a EF-S bajonetom sa ale dajú používať na bezzrkadlovkách EOS M, prostredníctvom adaptéra. Všetky funkcie objektívov sú zachované.


Canon EOS M6 Mark II, najnovšia APS-C bezzrkadlovka Canon s bajonetom EF-M.

Tretím, najmladším typom bajonetu je RF. Používa sa u objektívov a fotoaparátov systému EOS R. Objektívy s týmto bajonetom nie je možné použiť u DSLR EOS, ani CSC EOS M. Objektívy s EF a bajonetom sa ale dajú používať na bezzrkadlovkách EOS R, prostredníctvom adaptéra. Všetky funkcie objektívov sú zachované.


Canon EOS R5 a R6, čerstvé novinky, plnoformátové bezzrkadlovky sa bajonetom RF.

Značenie objektívu

Ako Canon značí objektívy si ukážeme na niekoľkých príkladoch. Je to označenie najhlavnejších parametrov, ktoré nájdete priamo na objektívoch a ako všeobecne používané označenie objektívu. Zvyšné informácie nájdete v špecifikácii udávanej výrobcom. Priamo na objektíve býva zvyčajne označený priemer filtrovej obruby. Ďalšie skratky používané pri označovaní nájdete na konci článku.

EF 400mm F4 DO IS II USM

EF - označenie typu bajonetu, objektív je určený pre FF a APS-C zrkadlovky radu EOS

400mm - ohnisková dĺžka, objektív je typu prime

F4 - svetelnosť objektívu, najväčší clonový otvor

DO - difrakčná optika, špeciálne optické členy, umožňujúce zmenšiť a odľahčiť konštrukciu objektívu, objektívy DO sú zároveň súčasťou radu L (luxury)

IS - objektív má zabudovanú optickú stabilizáciu obrazu

II - druhá generácia objektívu s týmito parametrami

USM - automatické zaostrovanie zabezpečuje ultrazvukový motorček

MP-E 65mm F2.8 1-5x Macro

MP-E - označenie špeciálneho makro objektívu, v označení chýba typ bajonetu. Je to EF, pre FF a APS-C zrkadlovky EOS.

65mm - ohnisková dĺžka, objektív je typu prime

F2.8 - svetelnosť objektívu, najväčší clonový otvor

1-5x - rozsah zväčšenia objektívu

Macro - doplňujúce označenie akéhokoľvek makroobjektívu

RF 100-500mm F4.5-7.1L IS USM

RF - označenie typu bajonetu, objektív je určený pre FF bezzrkadlovky radu EOS R

100-500mm - rozsah ohniskových vzdialenosti, objektív je typu transfokátor (zoom)

F4.5-7.1 - svetelnosť objektívu, najväčší clonový otvor

L - najvyššia triedy objektívov “Luxury”

IS - objektív má zabudovanú optickú stabilizáciu obrazu

USM - automatické zaostrovanie zabezpečuje ultrazvukový motorček

Svetelnosť objektívu sa môže udávať dvomi formami popisu. Formát F2.8 je asi správnejší, pretože popisuje práve svetelnosť. Formát f/2.8 je pri označení objektívu to isté, ale zároveň sa takto značí clonové číslo, ktoré sa u objektívu môže meniť. Stretnúť sa môžete aj so zápisom 1:2.8.





Pásiky

Niektoré objektívy Canon sú známe a rozpoznateľné podľa tenkého farebného pásika na prednej časti.

Zlatý - tento pásik je zdobenejší a nájdete ho u objektívov s USM motorčekom. Ak je to objektív radu L, zlatý pásik sa nepoužíva. Celkovo sa dnes už nepoužíva, nájdete ho na objektívoch so starším dizajnom.

Červený - každý chce objektív s červeným pásikom. Je symbolom objektívov najvyššieho radu L.

Zelený - objektív využíva špeciálne optické členy DO (Diffractive Optics), ktoré umožňujú skonštruovať menšie a ľahšie objektívy. DO objektívy sú skonštruované rovnako kvalitne, ako objektívy radu L. Vlastne sú ich podskupinou.

Strieborný/grafitový - vyslovene dekoračný pásik, používa sa na novších USM objektívoch a na STM objektívoch

Na objektívoch nájdete vždy malú pomocnú značku, vďaka ktorej sa ľahšie nasadzuje objektív na telo fotoaparátu. Všimli ste si, že máva rôzny tvar a farbu? U objektívov EF je to červená bodka, u EF-S biely štvorček, u EF-M biela bodka a u TS-E červená bodka. U RF objektívov je to krátka červená čiara.





Biele objektívy

Niektoré objektívy majú bielu farbu, niektoré staršie krémovú. Sú to veľké profesionálne objektívy. Sú svetlé preto, aby sa na slnku neprehrievali.


Biela farba na profesionálnych teleobjektívoch odráža slnečné svetlo, objektívy sa preto menej prehrievajú.

Skratky

I, II, III - označenie generácie objektívu.

- symbol pre priemer, u objektívov ho nájdete pred označením veľkosti filtrovej obruby.

AFD - "Arc Form Drive" - druh pohonu AF používaný pri pevných objektívoch.

ASC - Air Sphere Coating, špeciálne antireflexné vrstvy.

AF-S - "Auto Focus Stop" - funkcia blokovania AF pomocou tlačidla na objektíve.

BR - Blue Spectrum Refractive, špeciálne šošovky výrazne redukujúce chromatickú chybu.

DC - najlacnejší typ AF motorčeka (Direct Connect).

DI - "Drop-in Filter" - filter, ktorý sa zasúva do objektívu bližšie k telu. Používa sa pri dlhších pevných sklách.

DO - „Diffractive Optics" - objektívy, ktoré majú vďaka špeciálnym optickým elementom, pri rovnakej ohniskovej vzdialenosti a svetelnosti, menšie rozmery a nižšiu hmotnosť, než bežné objektívy. Výborne si dokážu poradiť s potláčaním chromatických aberácií.

DS - Defocus Smoothing, technológia pre optimalizáciu bokehu, využívajúca apodizačný filter.

EF - „Electro Focus" - automatické zaostrovanie pomocou elektromotora vstavaného v objektíve. Komunikácia tela s objektívom sa realizuje prostredníctvom elektrických kontaktov. Tiež názov bajonetu.

EF-S - „Small Image Circle" - objektívy takto označené sú vyrobené pre použitie s D-SLR so senzorom veľkosti APS-C. Tiež názov bajonetu.

EF-M - špeciálna verzia EF bajonetu pre APS-C bezzrkadlovky EOS M.

EOS - Electric Optic System, systém fotoaparátov a objektívov.

Fisheye - označenie objektívov typu “rybie oko”.

FT-M - "Full Time Manual" - s objektívom je kedykoľvek možné manuálne zaostriť aj v režime AF.

IS - „Image Stabilizer" - systém optickej stabilizácie, ktorý vníma otrasy, spôsobené dlhším časom uzávierky a pohybom optického elementu sa ich snaží redukovať.

L - „Luxury" - najvyššia rada objektívov pre profesionálne použitie, ktorú charakterizuje výborný optický výkon a dokonalá stavba a vypracovanie.

Macro, Compact-Macro - objektívy pre snímanie detailov.

Micro USM - lacnejšia verzia USM.

MP-E - "Macro Photo" - špeciálny objektív pre snímanie blízkych objektov.

RF - najnovší typ bajonetu používaný v systéme FF bezzrkadloviek radu EOS R .

STM - Stepper Motor, krokový AF motorček s plynulejším a tichším chodom, optimalizovaný pre video.

SC a SSC - Spectra Coating a Super Spectra Coating, označenie antireflexnej úpravy šošoviek. Super Spectra sú kvalitnejšie.

SWC - kvalitnejší nástupca SC a SSC antireflexných vrstiev.

SF - "Soft Focus" - portrétny objektív so špeciálnou funkciou zmäkčenia kresby.

TS-E - "Tilt Shift" - špeciálny objektív s možnosťou posunu a naklonenia elementov pre korekciu perspektívy.

UD - Ultra-low dispersion optický člen.

USM - „UltraSonic Motor" - Canon ako prvý uviedol piezoelektrický pohon autofokusu do masovej produkcie. Výsledkom je tiché, rýchle a presné zaostrovanie s minimálnou spotrebou energie.

Odporúčané stránky

https://global.canon/en/c-museum/lens-series.html

https://en.wikipedia.org/wiki/Canon_EF_lens_mount

https://sk.wikipedia.org/wiki/Obj%C3%ADmka_Canon_FD

https://en.wikipedia.org/wiki/Canon_EF-M_lens_mount

https://en.wikipedia.org/wiki/Canon_EF-S_lens_mount

https://en.wikipedia.org/wiki/Canon_RF_lens_mount

Komentáre

Pridaj komentár Pridaj komentár Zobraziť posledný príspevok
om1ci
2020-07-21 07:08:39
Ahoj, pri RF bajonete nie je typ objektívu iba pre APS-C snímač ? podobne ako pri EF bajonete ?

om1ci
2020-07-21 07:15:56
Alebo Canon vlastne asi ani nemá APS-C formát bezzrkadla....som to prestal sledovať, tak neviem. Myslím pre RF bajonet.

MagickVamp
2020-07-21 07:51:58
príspevok od: om1ci
Alebo Canon vlastne asi ani nemá APS-C formát bezzrkadla....som to prestal sledovať, tak neviem. Myslím pre RF bajonet.
Canon ma bezrkadlovy system M. Do konca roka by mali vydat M50mkII napriklad. Ale do konca roka, mozno zaciatkom dalsieho ma prist zrejme aj Rkove APSC. Ako nastupca 7DmkII. Bude to zrejme takto clenit. M je nizsia kompaktna rada pre dovolenkarov. R bude vyssia rada ci uz FF alebo APSC a tam pasuju prave RF objektivy.

om1ci
2020-07-21 07:58:17
príspevok od: MagickVamp
Canon ma bezrkadlovy system M. Do konca roka by mali vydat M50mkII napriklad. Ale do konca roka, mozno zaciatkom dalsieho ma prist zrejme aj Rkove APSC. Ako nastupca 7DmkII. Bude to zrejme takto clenit. M je nizsia kompaktna rada pre dovolenkarov. R bude vyssia rada ci uz FF alebo APSC a tam pasuju prave RF objektivy.
Ano, vďaka.
Ja som myslel pri RF bajonete. Potom budú mať dva systémy pre APS-C...ako vravíš. Uvidíme či inžinieri z Canonu vydajú aj nejaký RF-S objektív, analogicky k EF-S.

jan21
2020-07-21 08:15:23
príspevok od: om1ci
Ano, vďaka.
Ja som myslel pri RF bajonete. Potom budú mať dva systémy pre APS-C...ako vravíš. Uvidíme či inžinieri z Canonu vydajú aj nejaký RF-S objektív, analogicky k EF-S.
To nieje inžiniersky problém,
ale obchodný, marketingový a celkového návratu financii. Čo je dobré, Canon má vlastné patenty a vedia urobiť akykoľvek objektív len marketing musí zabezpečiť potrebu ho vyrobiť a obchodník ho musí vedieť predať celoplanetárne

napr. táto špecialita:
https://www.the-digital-picture.com/Reviews/Canon-EF-1200mm-f-5.6-L-USM-Lens-Review.aspx

z80
2020-07-21 09:04:45
príspevok od: jan21
To nieje inžiniersky problém,
ale obchodný, marketingový a celkového návratu financii. Čo je dobré, Canon má vlastné patenty a vedia urobiť akykoľvek objektív len marketing musí zabezpečiť potrebu ho vyrobiť a obchodník ho musí vedieť predať celoplanetárne

napr. táto špecialita:
https://www.the-digital-picture.com/Reviews/Canon-EF-1200mm-f-5.6-L-USM-Lens-Review.aspx
Taká opacha. Karol pritom fotí Kamzík na 1200 mm eq. z ruky.

MagickVamp
2020-07-21 09:08:36
príspevok od: z80
Taká opacha. Karol pritom fotí Kamzík na 1200 mm eq. z ruky.
hehe..ultrazoomy aj na 2000 myslim ,-)

MagickVamp
2020-07-21 09:16:52
príspevok od: om1ci
Ano, vďaka.
Ja som myslel pri RF bajonete. Potom budú mať dva systémy pre APS-C...ako vravíš. Uvidíme či inžinieri z Canonu vydajú aj nejaký RF-S objektív, analogicky k EF-S.
Nemyslim.... ak chces nieco fakt lahke mas M objektivy, lahucke ale s velmi dobrou kresbou v pomere k cene a vahe. 22 a 32mm ma kresbu fakt vybornu. Ak si vezmes RF objektivy, nie L. Tak tie su tiez lahke a kompaktne, nie je dovod robit zvlast verziu pre APSC. Dokonca aj daktore L su co do velkosti v pohode. Napriklad 70-200vka F2,8. 14cmm na dlzku a vazi kilo. Ja mam napriklad R + 24-105F4 a pride mi to dost kompaktne, ked chcem viac tak nasadim 35F1,8.

jan21
2020-07-21 10:57:43
príspevok od: MagickVamp
hehe..ultrazoomy aj na 2000 myslim ,-)
Jasnačka
aj 5200mm f/14
https://keepsnap.com/blog/post/most-powerful-lens-in-the-world
https://www.dpreview.com/forums/thread/3820491

tu išlo o to že to vedia inžinieri navrhnuť a fabrika vyrobiť

MagickVamp
2020-07-21 13:23:41
príspevok od: jan21
Jasnačka
aj 5200mm f/14
https://keepsnap.com/blog/post/most-powerful-lens-in-the-world
https://www.dpreview.com/forums/thread/3820491

tu išlo o to že to vedia inžinieri navrhnuť a fabrika vyrobiť
ja chapem... Z80 ironizoval tak som aj ja

vd
2020-07-23 07:56:46
som rad, že ste nezabudli na skratku SF. mal niekto z vás také sklo? Tiež som niekedy žil v omyle, že červený pásik chce každý Pred 20rokmi áno, dnes to nie je celkom pravda.
